德国OPTRIS PI400i LT 18°x14° 红外热像仪

产品目录

德国OPTRIS PI400i LT 18°x14° 红外热像仪

德国OPTRIS PI400i LT 18°x14° 红外热像仪

德国OPTRIS PI400i LT 18x14 红外热像仪德国OPTRIS PI400i LT 18x14 红外热像仪PI 400i 红外热像仪满足研究人员和工程师的需求，温度范围广泛，从 -20C 到 900C（可扩展到 1500C）。利用非制冷探测器技术，它提供高可靠性、低功耗和快速的 80Hz 帧率，实现无运动模…

产品详情

Product Detail

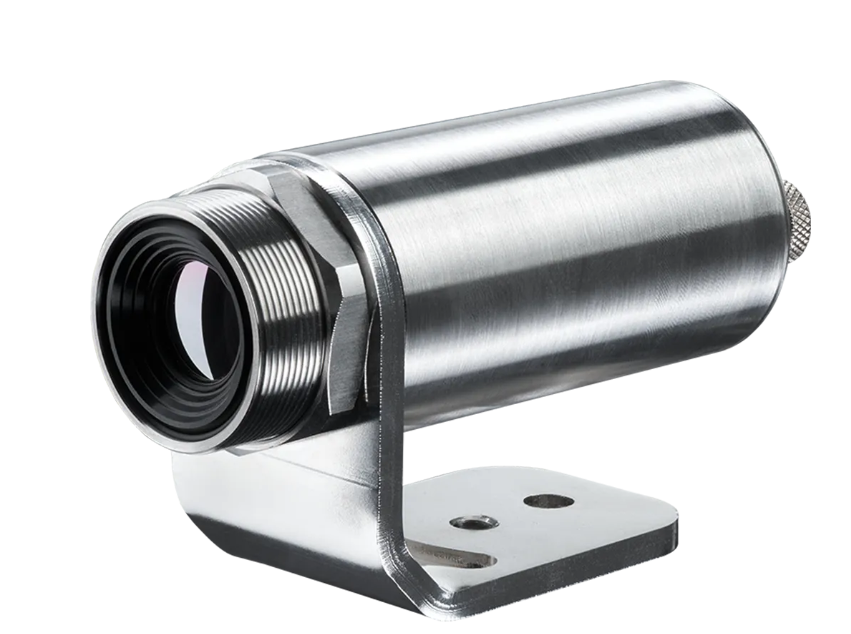

德国OPTRIS  PI400i LT 18°x14°   红外热像仪

德国OPTRIS  PI400i LT 18°x14°   红外热像仪

PI 400i 红外热像仪满足研究人员和工程师的需求，温度范围广泛，从 -20°C 到 900°C（可扩展到 1500°C）。利用非制冷探测器技术，它提供高可靠性、低功耗和快速的 80Hz 帧率，实现无运动模糊成像。其 17 µm 像素间距支持精确测量，并配有可互换镜头光学系统。在德国制造，并附有可选的校准证书，确保在苛刻工业环境中的可靠性。其坚固的设计使其能够轻松应对恶劣条件，非常适合需要高可靠性的关键应用。从电气系统到工业流程，PI 400i 提供精确结果，确保在各个行业中实现准确的温度测量。

  • 温度测量范围：-20°C 至 900°C - 可选扩展至 1500°C

  • 光谱范围：8 至 14 µm

  • 快速帧率：80 Hz

型号PI400i LT 18°x14°PI400i LT 29°x22°PI400i LT 53°x38°PI400i LT 80°x54°
探测器
光学分辨率382×288 像素
像素间距17 µm
探测器非制冷红外探测器
光谱范围低温测量: 8 – 14 µm
光学滤镜可选：CO2 10.6 µm
帧率80Hz（可切换至27Hz）
光学
视场角18°x14°29°x22°53°x38°80°x54°
焦距 [毫米]2012.77.75.7
F值1.10.90.90.9
光学分辨率386:1239:1126:179:1
到目标的最小距离450 mm350 mm250 mm200 mm
可更换光学器件可以
测量
物体测量范围–20 … 100 °C;
0 … 250 °C;
(20) 150 … 900 °C *1);
200 °C … 1500 °C (可选)
精度±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)75 mK（29° 视场角）
75 mK（53° 视场角）
75 mK（80° 视场角）
0.1 K（18° 视场角）
最小可检测点大小 IFOV: 1像素0.4mm0.5mm0.6mm0.9mm
最小可测量点大小 MFOV1.2mm1.5mm1.8mm2.7mm
MFOV测量视场3×3 像素
预热时间10 分钟
发射率/透过率/反射率可调：0.100…1.100
接口
接口USB
可选：USB GigE（PoE）接口
支持的协议USB 2.0
兼容软件PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)3x 模拟输出 (0/4–20 mA 或 0–10 V) 或报警输出（继电器）/
3x 输入（模拟或数字）/ 故障安全（LED 和继电器）；
光隔离
电缆长度USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺),
10 米 (32.8 英尺), 20 米 (65.6 英尺)
图像处理
配置通过 PIXConnect
操作计算机支持
功能测量关注区域、线扫描、事件捕获、合并、报警、比较功能、
温度-时间图、温度分布、记录与播放、触发等功能。
常规
尺寸46 x 56 x 68 – 77 mm（取决于镜头和焦点位置）
外壳材料铝制外壳
重量237 – 251 g（取决于镜头）
三脚架1/4-20 UNC
对焦手动
原产国德国
环境与认证
工作温度范围0…50°C
存储温度范围-40…70 °C
相对湿度20 – 80 %，无凝结
防护等级IP67，NEMA-4
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27（25 G 和 50 G）
抗振动性IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源
电源USB
功耗最大 2.5 W


零件编号OPTPI400O13T900OPTPI400O29T900OPTPI400O53T900OPTPI400O80T900
附加备注1) 精度声明从 150 °C 起生效
