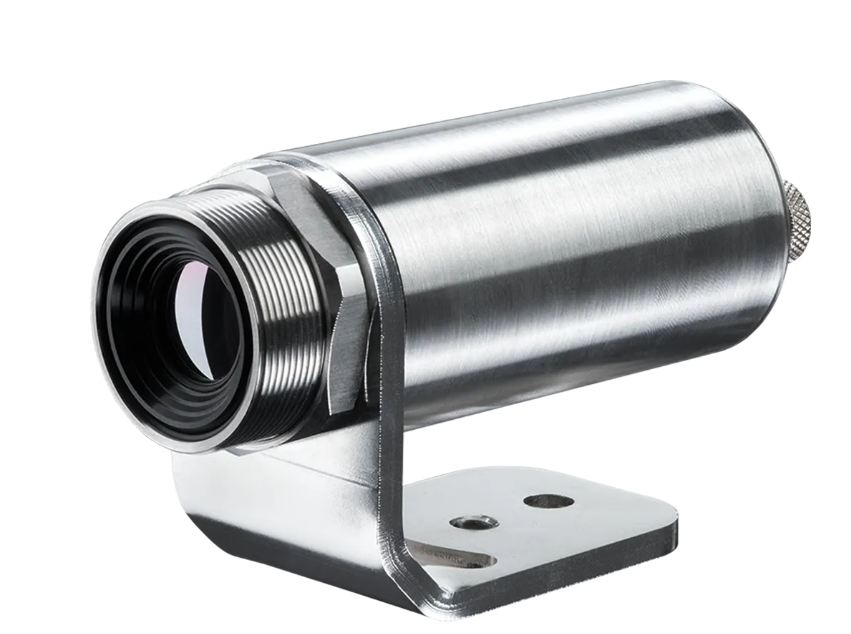

德国OPTRIS  PI08M 27°x17°  红外热像仪

德国OPTRIS  PI08M 27°x17°  红外热像仪

热成像仪Optris PI 08M，其光谱范围约为800 nm，专为减少NIR和CO2激光加工应用中的测量误差而设计。具有575°C至1900°C的连续测量范围，这款紧凑型红外热像仪非常适合这些特定的增材制造应用。在0.8微米的短波测量波长下，其发射率明显高于传统红外长波测量范围内的测量。在热过程的可视化的同时，快速的传感器电子设备允许反应时间缩短至1毫秒。通过提供USB和模拟及数字过程接口，它能够无缝集成到控制系统和制造过程中。

  • 高动态CMOS探测器，分辨率高达764 x 480像素

  • 光谱灵敏度约为0.8 µm - 非常适用于NIR和CO2激光加工应用

  • 宽测量范围从575°C到1900°C

  • 高达1 kHz的帧率，适用于快速过程

  • 模拟和数字输出，响应时间为1毫秒

  • 具有线扫描功能

型号PI08M 27°x17°PI08M 41°x25°
探测器
光学分辨率全分辨率：764 x 480 像素
子帧模式：382 x 288 像素
快速子帧模式：72 x 56 像素 *1)
线扫描：764 x 8 像素 *1)
像素间距15 µm
探测器CMOS
光谱范围780 – 820 nm
光学滤镜无
帧率全分辨率：32 Hz
子帧模式：80 Hz（可切换至 27 Hz）
快速子帧模式：1 kHz *1)
线扫描：1 kHz *1)
光学
视场角27°x17°41°x25°
焦距 [毫米]2516
F值1.82
光学分辨率561:1353:1
到目标的最小距离300 mm300 mm
可更换光学器件可以
测量
物体测量范围子帧模式：575°C 至 1900°C
全分辨率：625°C 至 1900°C
快速子帧模式和线扫描：750°C 至 1900°C
精度读数的 ±1 % (小于1500 °C)/ 读数的 ±2 % (大于1500 °C)*3)
热灵敏度 (NETD)< 2 K (1000 °C)
<4 K (>1000 °C)
最小可检测点大小 IFOV: 1像素0.1mm0.1mm
最小可测量点大小 MFOV0.4mm0.4mm
MFOV测量视场4×4像素
预热时间10分钟
发射率/透过率/反射率可调：0.100…1.100
接口
接口USB
可选：USB GigE（PoE）接口
支持的协议
USB 2.0
兼容软件PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2个0-10 V输入，数字输入（最大24 V），
3个0/4-20 mA输出，3个继电器（0-30 V/400 mA），
故障安全继电器
电缆长度USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺),
10 米 (32.8 英尺), 20 米 (65.6 英尺)
图像处理
配置通过 PIXConnect
操作计算机支持
功能测量高温金属表面和熔融金属，可测量感兴趣区域，具有线扫描、事件捕获、合并、报警、比较功能、
温度-时间图、温度分布、记录与播放、触发等功能。
常规
尺寸46 x 56 x 88 – 129 mm（取决于镜头和焦点位置）
外壳材料铝制外壳
重量245 – 311 g，(取决于镜头)
三脚架1/4-20 UNC
对焦手动
原产国德国
环境与认证
工作温度范围5…50°C
存储温度范围-40…70 °C
相对湿度20 – 80 %，无凝结
防护等级IP67, NEMA-4
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27 (25 G and 50 G)
抗振动性IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源
电源USB
功耗最大 2.5 W


零件编号OPTPI08MOF25T1900OPTPI08MOF16T1900
附加备注1) 子帧可以放置在完整视场 (FOV) 的任意位置
2) 对于 1 kHz 模式：读数的 ±1.5%（<2000°C）/ 读数的 ±2.5%（>2000°C）
