德国OPTRIS PI640i G7 33°x25° 红外热像仪

产品目录

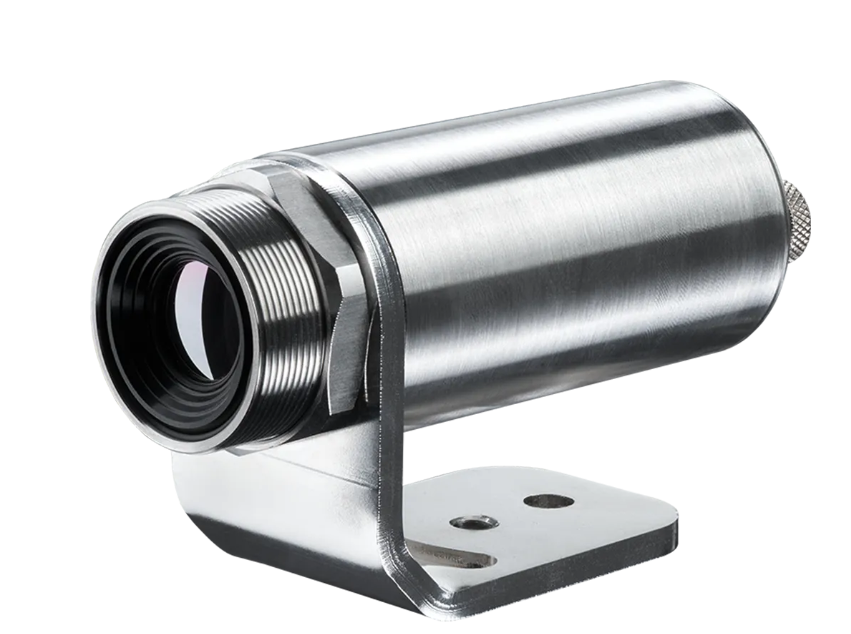

德国OPTRIS PI640i G7 33°x25° 红外热像仪

德国OPTRIS PI640i G7 33°x25° 红外热像仪

德国OPTRIS PI640i G7 33x25 红外热像仪德国OPTRIS PI640i G7 33x25 红外热像仪Optris PI 640i G7 红外热像仪是 PI 系列中专为玻璃行业设计的热成像仪。它们在 G7 光谱范围内进行测量，专门为玻璃行业设计。高光学分辨率（640 x 480 像素）、高达 125 Hz 的快速图像采样…

产品详情

Product Detail

德国OPTRIS PI640i G7 33°x25°  红外热像仪

德国OPTRIS PI640i G7 33°x25°  红外热像仪

Optris PI 640i G7 红外热像仪是 PI 系列中专为玻璃行业设计的热成像仪。它们在 G7 光谱范围内进行测量，专门为玻璃行业设计。高光学分辨率（640 x 480 像素）、高达 125 Hz 的快速图像采样能力以及线扫描模式，提供了创新、详细和准确的玻璃板或产品红外图像。卓越的辐射测量特性和高图像质量，使得在玻璃制造过程中，特别是在线扫描模式下，实现了前所未有的图像和测量质量。这款高性能、非制冷的红外热像仪适用于玻璃行业，配备可更换镜头、工业配件，并附带 Optris 提供的免费软件包。

  • 高性能非制冷 USB 红外热像仪，像素分辨率为 640x480

  • 温度测量范围：150 °C 至 1,500 °C

  • 光谱灵敏度匹配玻璃在 7.9µm 的最高发射率

  • 帧率高达 125 Hz

型号PI640i G7 15°x11°PI640i G7 33°x25°PI640i G7 60°x45°PI640i G7 90°x64°
探测器



光学分辨率全分辨率：640×480 像素线扫描：640×120 像素
像素间距17 µm
探测器非制冷红外探测器
光谱范围7.9 µm
光学滤镜无
帧率640×480像素时为32 Hz640x120像素时为125 Hz
光学



视场角15°x11°33°x25°60°x45°90°x64°
焦距 [毫米]41.5 mm18.7 mm10.5 mm7.7 mm
F值10.80.80.8
光学分辨率800:1354:1181:1105:1
到目标的最小距离400 mm300 mm200 mm200 mm
可更换光学器件可以
测量



物体测量范围200 … 1500 °C150 … 900 °C（瞄准范围 0 … 250 °C）
精度±2 °C 或 ±2 %，取较大者 **1)
热灵敏度 (NETD)80 mK
最小可检测点大小 IFOV: 1像素0.2mm0.3mm0.4mm0.7mm
最小可测量点大小 MFOV0.6mm0.9mm1.2mm2.1mm
MFOV测量视场3×3 像素
预热时间10 分钟
发射率/透过率/反射率可调：0.100…1.100
接口



接口USB可选：USB GigE（PoE）接口
支持的协议USB 2.0
兼容软件PIXConnect, ConnectSDK, EasyAPI, ExpertAPI
模拟输入/输出



直接输出/输入1x 模拟输出 (0/4-20 mA)1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2个0-10 V输入，数字输入（最大24 V），3个0/4-20 mA输出，3个继电器（0-30 V/400 mA），故障安全继电器
电缆长度USB: 1 米 (3.3 英尺) (标准), 3 米 (9.8 英尺), 5 米 (16.4 英尺), 10 米 (32.8 英尺), 20 米 (65.6 英尺)
图像处理



配置通过 PIXConnect
操作计算机支持
功能适用于玻璃测量，可测量感兴趣区域，具有线扫描、事件捕捉、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发等功能
常规



尺寸46 x 56 x76 – 100mm
外壳材料铝制外壳
重量269 – 340 g
三脚架1/4-20 UNC
对焦手动
原产国德国
环境与认证



工作温度范围0…50°C
存储温度范围-40…85 °C
相对湿度10 – 95 %，无凝结
防护等级IP67，NEMA-4
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27（25 G 和 50 G）
抗振动性IEC 60068-2-6（正弦波）IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源



电源USB
功耗最大 2.5 W


零件编号OPTPI640G7O15T1500OPTPI640G7O33T1500OPTPI640G7O60T1500OPTPI640G7O90T1500
附加备注1) 当物体温度 = 650°C 时
