德国OPTRIS PI640iLT 10°x 8° MO2X 红外应用套件

产品目录

德国OPTRIS PI640iLT 10x 8 MO2X 红外应用套件德国OPTRIS PI640iLT 10x 8 MO2X 红外应用套件PI640i 红外显微镜套件具有 2 倍放大率，可为半导体应用中至关重要的小型电子设备和微机电系统提供精确的温度数据。依靠探测器的分辨率，用户可以直观地观察热变化并测量微小目标…

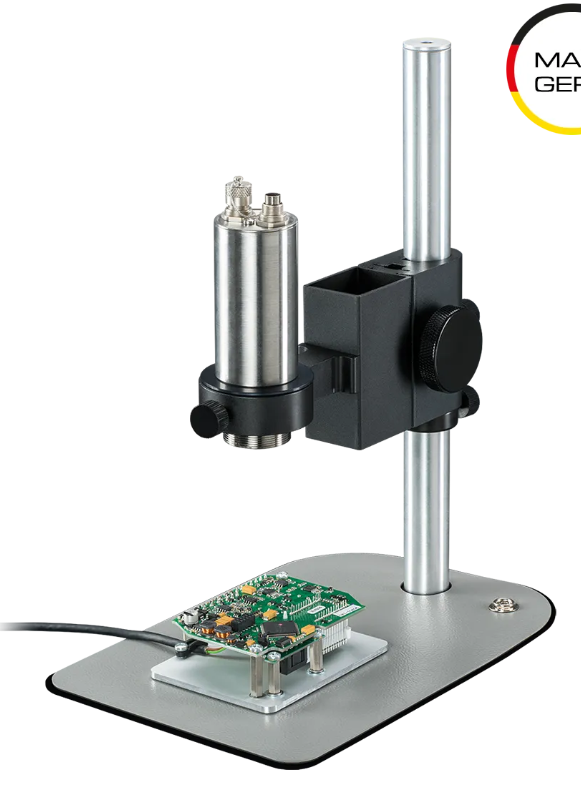

德国OPTRIS PI640iLT 10°x 8° MO2X 红外应用套件

PI640i 红外显微镜套件具有 2 倍放大率，可为半导体应用中至关重要的小型电子设备和微机电系统提供精确的温度数据。依靠探测器的分辨率，用户可以直观地观察热变化并测量微小目标。其光学元件可将红外热聚焦到红外热像仪的探测器元件上。最高性能的物镜可在 5.4 mm x 4.0 mm 的视场内检测到 8 µm 的温度变化。高分辨率红外热像仪与德国设计的物镜集成在一起，再加上精确的调整，有助于进行精确测量。17 微米的像素间距可实现 4 x 4 像素的小 MFOV，确保精确测量。该热像仪支持 32 Hz 或 125 Hz 的帧频，用于显微热成像。

分析小至 8 μm 的芯片级元件
光谱范围：8 至 14 微米
像素分辨率高达 640 x 480
帧频 32 Hz，子图像高达 125 Hz
温度分辨率（NETD）为 80 mK
可更换、可对焦的光学镜组，可最灵活地使用相机
附带显微镜支架，可免提同时操作/测试
可更换、可对焦镜头，最灵活地使用热像仪

型号	PI 640i LT 10°x 8° MO2X

探测器
光学分辨率	640×480 像素
像素间距	17 µm
探测器	非制冷红外探测器
光谱范围	低温测量: 8 – 14 µm
光学滤波器	可选： CO2 10.6 µm
帧频	640×480 像素时为 32 Hz 640×120 像素时为 125 Hz

光学
视场角	10°x 8°
焦距[毫米］	60 mm
F 数量	1.3
光学分辨率	440:1
到目标的最小距离	15 mm
可互换光学镜组	是

测量
目标测量范围	-20…100°C 0…250°C 150…900°C
精度 *1)	±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD) *2)	80mK
可探测的最小光斑尺寸 IFOV：1 像素	8 µm
可测量的最小光斑尺寸 MFOV	32 µm
测量视场 (MFOV)	4×4 像素
预热时间	10 分钟
发射率/透射率/反射率	可调： 0.100…1.100

接口
接口	USB 可选： USB 千兆以太网（PoE）接口
支持的协议	USB 2.0
兼容软件	PIXConnect, ConnectSDK, EasyAPI, ExpertAPI

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)	2x 0 – 10 V 输入，数字输入（最大 24 V）， 3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度	USB：1 米（3.3 英尺）（标准），3 米（9.8 英尺），5 米（16.4 英尺），10 米（32.8 英尺），20 米（65.6 英尺）

图像处理
配置	通过 PIXConnect
操作	计算机支持
C功能	感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发 …

常规
尺寸	52 x 59 x 139 mm
外壳材料	铝制外壳
重量	410 g
三脚架	1/4-20 UNC
焦距	手动
原产国	德国

环境与认证
工作温度范围	0…50°C
存储温度范围	-40…70 °C
相对湿度	20 – 80 %，无冷凝
防护等级	IP67, NEMA-4
电磁兼容性	2014/30/EU
冲击	IEC 60068-2-27（25 G 和 50 G）
振动	IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声）
标准	CE, UKCA, RoHS

电源
电源	USB
耗电量	最大功率 2.5 W

配件
显微镜支架	可选
防静电垫	可选
尺寸	410 x 230 x 420 mm


部件号	OPTPI64ILTMO2XT050
附加说明	1) 准确性说明从 150 °C 开始生效
