德国OPTRIS Xi400LT 80°x54° 红外应用套件

德国OPTRIS Xi400LT 80°x54° 红外应用套件

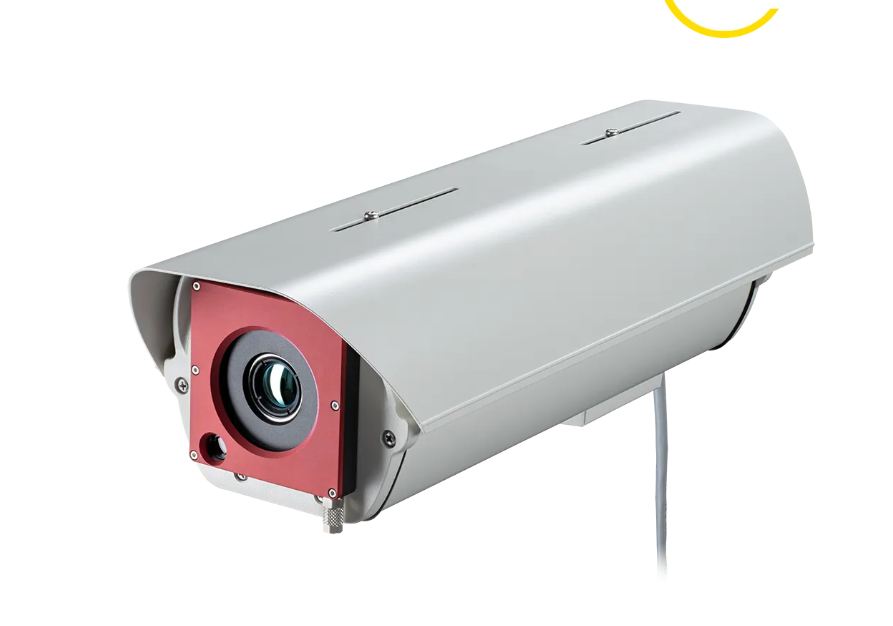

该专用红外产品套件包括一个 Xi 400 热像仪、一个可见光摄像机和一个 USB 服务器，所有部件都预先安装在一个户外外壳中。该套件包括一个壁挂支架，便于安装。Optris 重新设计的室外防护外壳内置加热器和风扇，可在 -40°C 至 50°C 的温度范围内工作，而不会影响测量精度。红外点探测红外热像仪的光学分辨率为 382 x 288 像素，而高清可见光热像仪的分辨率为 1280 x 720 像素。这种组合使该套件成为热成像和可视状态监测或早期火灾探测应用的理想之选。

  • 专用于室外条件监控和火灾探测

  • 红外热像仪，382 x 288 像素

  • 高清 VIS 热像仪，1280 x 720 像素

  • 千兆位 USB 服务器（PoE），可轻松集成两台摄像机

  • 环境等级 IP66

型号Xi 400 LT 18°x14°Xi 400 LT 29°x22°Xi 400 LT 53°x38°Xi 400 LT 80°x54°
探测器



光学分辨率382×288 像素
像素间距17 µm
探测器非制冷红外探测器
光谱范围低温测量: 8 – 14 µm
光学滤镜可选：CO2 10.6 µm
帧率80 Hz / 27 Hz
光学



视场角18°x14°29°x22°53°x38°80°x54°
焦距 [毫米]2012.77.75.7
F值1.10.90.90.9
光学分辨率190:1250:1150:1110:1
到目标的最小距离350 mm350 mm250 mm200 mm
可更换光学器件否
测量



物体测量范围–20 … 100 °C, 0 … 250 °C, (20) 150 … 900 °C*1),
200 … 1500 °C*2) (可选)
精度±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)50mK
可探测的最小光斑尺寸 IFOV：1 像素0.3mm0.5mm0.7mm0.8mm
可测量的最小光斑尺寸 MFOV0.9mm1.5mm2.1mm2.4mm
MFOV测量视场3×3 像素
预热时间10 分钟
发射率/透过率/反射率可调：0.100…1.100
接口



接口USB 千兆以太网（PoE）接口
支持的协议以太网 (最大1000 Mbit/s)
兼容软件PIXConnect, ConnectSDK, EasyAPI, DirectSDK
模拟输入/输出



直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2x 0 – 10 V 输入，数字输入（最大 24 V），
3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度以太网 / RS485：20 m（可扩展至 100 m）
图像处理



配置通过 PIXConnect
操作计算机支持
功能适用于高环境温度、极佳的噪声抑制、感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发…
常规



尺寸485 mm x 140 mm x 265 mm
外壳材料铝质
重量2 千克/2.5 千克，带壁挂式安装支架
三脚架壁挂式
对焦电动
原产国德国
环境与认证



工作温度范围-40…50°C
存储温度范围-40…70 °C
相对湿度10 – 95 %，无凝结
防护等级IP66
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27（25 G 和 50 G）
抗振动性IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源



电源24 伏直流或 PoE
电流消耗最大 2.5 W
耗电量70W
视频摄像头（可选）



光学分辨率1280 x 720 像素
帧频30 Hz
镜头尺寸1/4″
视场角65° (DFOV)
类型网络摄像机
协议FFMPEG (H264), RTSP, TCP
空气吹扫和加热



空气吹扫环集成
空气压力绝对压力 1.1 bar，流量为 20 – 100 l/min
加热PTC 加热器（温度低于 15 °C 时自动启动）/风扇，确保温度分布均匀


零件编号OPTXI40LTCMF20T090OPTXI40LTCMF13T090OPTXI40LTCMF08T090OPTXI40LTCMF06T090
附加备注1) 准确性声明从150°C开始生效
2) 如果选择此选项，则(20)150 … 900 °C范围不可用
3) 噪声等效温差（NETD）测量依据VDI 5585，方法B，黑体温度为25°C（77°F），温度测量范围为-20…100°C，帧率为20Hz
