德国OPTRIS PI450iLT 29°x22°CM  红外应用套件

德国OPTRIS PI450iLT 29°x22°CM  红外应用套件

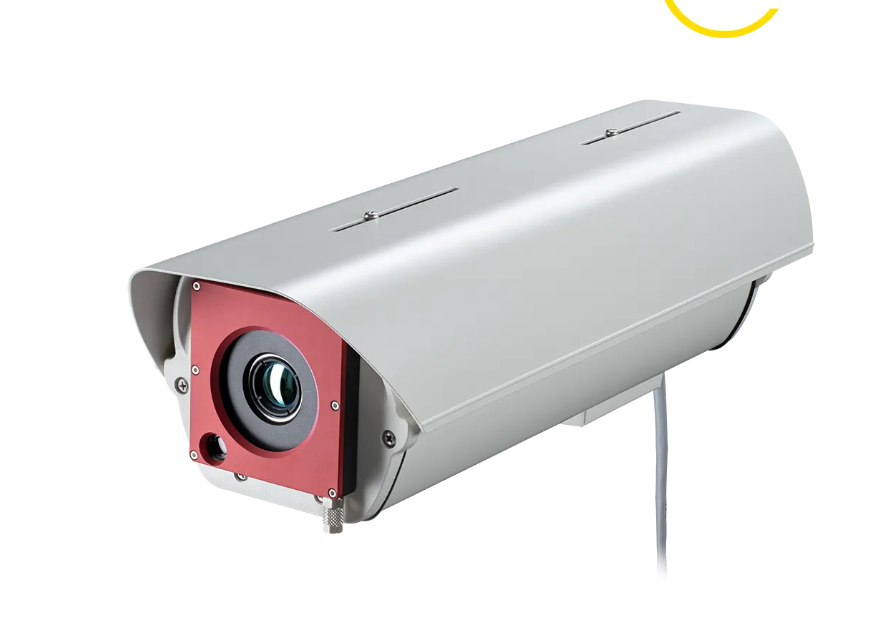

PI 450i CM 套装包括一台中分辨率红外热成像仪、一台可见光摄像机、一台空气吹扫器和一台USB服务器HT，所有设备都预装在带有壁挂支架的户外外壳中。PI 450i 热像仪具有 -40°C 至 60°C 的广泛工作温度范围，配备升级的 USB 适配器和内置的加热器/风扇，实现不间断运行而不影响性能。该红外状态监测套装非常适合在炎热气候下进行热状态监测，例如监测沙漠中的电力设施站。PI 450i 提供高达 40 mK 的高灵敏度，确保精确的温度测量和可靠的性能。

  • 专用于户外状态监测和火灾检测

  • 宽广的工作温度范围可达 60°C

  • 382 x 288 像素的红外热像仪

  • 支持 PoE 的千兆 USB 服务器，方便整合两台摄像机

型号PI 450i LT 18°x14° CMPI 450i LT 29°x22° CMPI 450i LT 53°x38° CMPI 450i LT 80°x54° CM
探测器
光学分辨率382×288 像素
像素间距17 微米
探测器非制冷红外探测器
光谱范围低温测量: 8 – 14 µm
光学滤镜可选：CO2 10.6 µm
帧率80 Hz / 27 Hz
光学
视场角18°x12°29°x22°53°x38°80°x45°
焦距 [毫米]2012.77.75.7
F值1.10.90.90.9
光学分辨率190:1250:1150:1110:1
到目标的最小距离450 mm350 mm250 mm200 mm
可更换光学器件是
测量
物体测量范围–20 … 100 °C; 0 … 250 °C; (20) 150 … 900 °C*1);
200 … 1500 °C (可选)
精度±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD)40 mK（29° 视场角）
40 mK（53° 视场角）
40 mK（80° 视场角）
0.06 K（18° 视场角）
可探测的最小光斑尺寸 IFOV：1 像素0.4mm0.5mm0.5mm0.9mm
可测量的最小光斑尺寸 MFOV1.2mm1.5mm1.8mm2.7mm
MFOV测量视场3×3 像素
预热时间10 分钟
发射率/透过率/反射率可调：0.100…1.100
接口
接口USB 千兆以太网（PoE）接口
支持的协议以太网 (最大1000 Mbit/s)
兼容软件PIXConnect, ConnectSDK, EasyAPI, DirectSDK
模拟输入/输出
直接输出/输入1x 模拟输出 (0/4-20 mA)
1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)2x 0 – 10 V 输入，数字输入（最大 24 V），
3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度以太网 / RS485：20 m（可扩展至 100 m）
图像处理
配置通过 PIXConnect
操作计算机支持
功能感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发 …
常规
尺寸485 mm x 140 mm x 265 mm
外壳材料铝质
重量2 千克/2.5 千克，带壁挂式安装支架
三脚架壁挂式
对焦电动
原产国德国
环境与认证
工作温度范围-40…60°C
存储温度范围-40…70 °C
相对湿度10 – 95 %，无凝结
防护等级IP66
电磁兼容性 (EMC)2014/30/EU
抗冲击性IEC 60068-2-27 (25 G and 50 G)
抗振动性IEC 60068-2-6（正弦波）
IEC 60068-2-64（宽带噪声）
标准CE, UKCA, RoHS
电源



电源24 伏直流或 PoE
电流消耗3 A（短期：6 A）
耗电量70W
视频摄像头（可选）



光学分辨率1280 x 720 像素
帧频30 Hz
镜头尺寸1/4″
视场角65° (DFOV)
类型网络摄像机
协议FFMPEG (H264), RTSP, TCP
空气吹扫和加热



空气吹扫环集成
空气压力绝对压力 1.1 bar，流量为 20 – 100 l/min
加热PTC 加热器（温度低于 15 °C 时自动启动）/风扇，确保温度分布均匀


零件编号OPTPI45ILTCMO18T090OPTPI45ILTCMO29T090OPTPI45ILTCMO53T090OPTPI45ILTCMO80T090
附加备注1) 准确性声明从150°C开始生效
