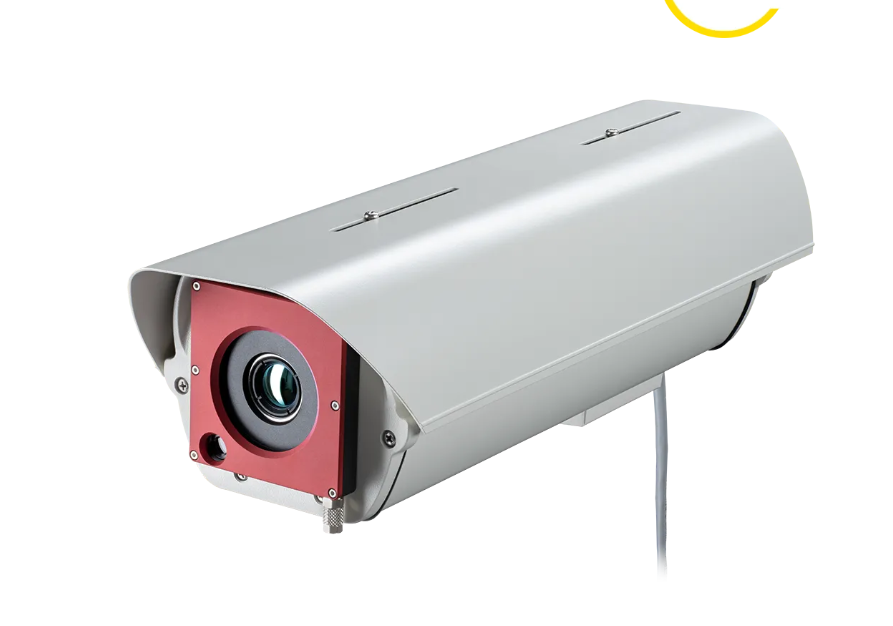

德国OPTRIS PI640iLT 15°x11° CM 红外应用套件

PI 640i CM 套装满足了在严苛环境中持续监控的需求，包括工业环境和易发生火灾的户外场所。该套装包括一台红外热像仪、带加热器和风扇的户外外壳、空气吹扫器、高清摄像机和USB千兆服务器。该系统在-40°C至50°C的温度范围内运行，提供可靠的温度监控和早期火灾检测，提高安全性和成本效率。热成像技术有助于检测变电站组件中的潜在故障，并通过可视化热分布实现早期火灾检测。这些固定安装的红外热像仪套装提供24/7监控，在问题升级之前识别问题。

专用于户外状态监测和火灾检测
640 x 480 像素高分辨率红外热像仪
1280 x 720 像素高清可见光摄像机
支持PoE的千兆USB服务器，方便整合两台摄像机

型号

PI 640i LT 15°x11° CM

PI 640i LT 33°x25° CM

PI 640i LT 60°x45° CM

PI 640i LT 90°x64° CM

探测器
光学分辨率	640×480 像素
像素间距	17 微米
探测器	非制冷红外探测器
光谱范围	低温测量: 8 – 14 µm
光学滤镜	可选：CO2 10.6 µm
帧率	640×480 像素时为 32 Hz 640×120 像素时为 125 Hz

光学
视场角	15°x11°	33°x25°	60°x45°	90°x64°
焦距 [毫米]	41.5	18.7	10.5	7.7
F值	1	0.8	0.8	0.8
光学分辨率	800:1	354:1	181:1	105:1
到目标的最小距离	400 mm	300 mm	200 mm	200 mm
可更换光学器件	是

测量
物体测量范围	-20…100°C 0…250°C 150…900°C 可选: 200…1500°C
精度 *1)	±2 °C 或 ±2 %，取较大者
热灵敏度 (NETD) *2)	40 mK
可探测的最小光斑尺寸 IFOV：1 像素	0.2mm	0.3mm	0.4mm	0.7mm
可测量的最小光斑尺寸 MFOV	0.6mm	0.9mm	1.2mm	2.1mm
MFOV测量视场	3×3 像素
预热时间	10 分钟
发射率/透过率/反射率	可调：0.100…1.100

接口
接口	USB 千兆以太网（PoE）接口
支持的协议	以太网 (最大1000 Mbit/s)
兼容软件	PIXConnect, ConnectSDK, EasyAPI, DirectSDK

模拟输入/输出
直接输出/输入	1x 模拟输出 (0/4-20 mA) 1x 输入（模拟或数字）；光隔离
可选工业过程接口 (PIF)	2x 0 – 10 V 输入，数字输入（最大 24 V）， 3x 0/4 – 20 mA 输出，3x 继电器（0 – 30 V/ 400 mA），故障安全继电器
电缆长度	以太网 / RS485：20 m（可扩展至 100 m）

图像处理
配置	通过 PIXConnect
操作	计算机支持
功能	感兴趣区域测量、线扫描、事件采集器、合并、报警、比较功能、温度-时间图、温度曲线、记录和播放、触发 …

常规
尺寸	485 mm x 140 mm x 265 mm
外壳材料	铝质
重量	2 千克/2.5 千克，带壁挂式安装支架
三脚架	壁挂式
对焦	电动
原产国	德国

环境与认证
工作温度范围	-40…50°C
存储温度范围	-40…70 °C
相对湿度	10 – 95 %，无凝结
防护等级	IP66
电磁兼容性 (EMC)	2014/30/EU
抗冲击性	IEC 60068-2-27 (25 G and 50 G)
抗振动性	IEC 60068-2-6（正弦波） IEC 60068-2-64（宽带噪声）
标准	CE, UKCA, RoHS

电源
电源	24 伏直流或 PoE
电流消耗	3 A（短期：6 A）
耗电量	70W

视频摄像头（可选）
光学分辨率	1280 x 720 像素
帧频	30 Hz
镜头尺寸	1/4″
视场角	65° (DFOV)
类型	网络摄像机
协议	FFMPEG (H264), RTSP, TCP

空气吹扫和加热
空气吹扫环	集成
空气压力	绝对压力 1.1 bar，流量为 20 – 100 l/min
加热	PTC 加热器（温度低于 15 °C 时自动启动）/风扇，确保温度分布均匀


零件编号	OPTPI64ILTCMO15T090	OPTPI64ILTCMO33T090	OPTPI64ILTCMO60T090	OPTPI64ILTCMO90T090
附加备注	1) 准确性声明从150°C开始生效
